MCM201型温度压力传感器芯体

产品特点：

压力测量范围：0kPa ︿35kPa … 100kPa

具有表压、绝压和密封表压形式

压力、温度信号双输出

温度误差 ±0.5℃

∅19mm标准OEM 压力敏感元件

长期稳定性可达±0.1%FS/年

产品用途：

工业过程控制； 液体测量；气体、液体压力/温度测量；压力检测仪器；压力校准仪器；液压系统及开关；制冷设备和空调系统；航空航海检测；医用氧气压力测量

电气性能

供电电源≤2.0mmA DC

电气连接：∅0.5mm镀金柯伐引脚或100mm硅橡胶软导线

共模电压输出：输入的50%（典型值）

输入阻抗：2kΩ︿8kΩ

输出阻抗：3.5kΩ︿6kΩ

响应时间（10%-90%）：≤1ms

绝缘电阻：100MΩ@100V DC

过载：2倍满量程压力或110MPa（取最小值）

结构性能

膜片材质：不锈钢316L

壳体材质：不锈钢316L

引压管材质：不锈钢316L

管脚引线：镀金柯伐

密封圈： 氟橡胶

净含量：约16g

基本参数

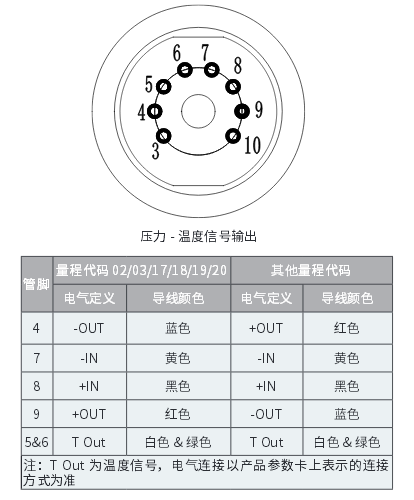

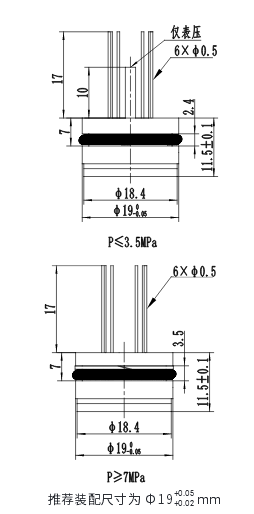

外形结构                             电气连接

选型指南

选型提示

1. 敏感元件的装配方式推荐用“悬浮式”结构，避免在其端面压紧密封，防止影响压力敏感元件的稳定性

2. 保护敏感元件前端的隔离膜片和后端的陶瓷后膜补偿电路板，以免碰伤影响压力敏感元件的性能或做成压力敏感元件的损坏；

3. 敏感元件标配的氟橡胶密封圈耐温度范围是-20℃ - 250℃，当敏感元件工作温度低于-20℃，或敏感元件在恶劣介质下应用时请与本公司联系。
